碳酸鋰系列介紹專題二：碳酸鋰生產工藝

摘要：
    碳酸鋰主要冶煉原料有鋰輝石、鋰云母與鹽湖鹵水三種類型，同的原料來源也衍生出不同的提鋰工藝，鋰輝石和鋰云母等礦石系的提鋰主要以高溫煅燒混料為核心，鹽湖鹵水提鋰則以過濾沉淀為主要流程。    硫酸法處理鋰輝石精礦是目前應用最為廣泛的礦石提鋰工藝，工藝過程易于控制，產品質量穩定可靠，該法經過多年的發展和完善，工藝已經相對成熟。鋰云母提鋰方法主要有石灰石焙燒法、硫酸焙燒法、硫酸鹽焙燒法、氯化焙燒法和壓煮法。鋰礦石提取鋰能耗較高，提鋰后產生的大量酸性或堿性固體廢渣會對環境造成污染，開采成本高，同時礦石鋰儲量較少，但是礦石工藝技術成熟，產品質量穩定可靠，對生產高質量電池級產品具有絕對優勢。且礦石提鋰過程靈活，易于同時生產多種鋰化合物。同時，隨著科學技術的進步，新技術和新設備的出現為礦石提鋰的可持續發展提供了強勁的推動力。    鹽湖提鋰的技術多樣，化繁為簡，可分為提鋰環節（富集、分離、濃縮）和沉鋰環節，其中技術的核心主要在于提鋰，最后的沉鋰較為成熟和同質化。我國已經開發出多種提鋰技術路線，包括吸附法（吸附+膜集成法）、膜法、電滲析法（膜法的一種）、煅燒法、溶劑萃取法等，此外還有針對西藏扎布耶鹽湖開發的太陽池結晶法等。鹵水鋰資源總量大，鹵水生產鋰鹽的成本比較低，但是全球鹵水資源多位于高海拔的偏遠干旱地區，鹽田建設面積大，投資大，生產周期長，易受天氣影響，副產品多，原料品位低，物料處理量大，鋰的回收率低，取得開采許可的要求高，因此世界鹽湖鋰鹽生產的擴張速度偏慢。一、碳酸鋰主要生產工藝    碳酸鋰的生產方式主要包括冶煉、提純和回收三部分，其中冶煉提鋰超過80%。碳酸鋰主要冶煉原料有鋰輝石、鋰云母與鹽湖鹵水三種類型，2022年產量分別為13.3萬噸，10.4萬噸和7.4萬噸，占比分別為35%、28%和19%。不同的原料來源也衍生出不同的提鋰工藝，鋰輝石和鋰云母等礦石系的提鋰主要以高溫煅燒混料為核心，鹽湖鹵水提鋰則以過濾沉淀為主要流程。    鋰礦石提取鋰需要高溫分解過程，能耗較高，提鋰后產生的大量酸性或堿性固體廢渣會對環境造成污染，開采成本高，同時礦石鋰儲量較少，但是礦石工藝技術成熟，產品質量穩定可靠，對生產高質量電池級產品具有絕對優勢。且礦石提鋰過程靈活，易于同時生產多種鋰化合物。同時，隨著科學技術的進步，新技術和新設備的出現為礦石提鋰的可持續發展提供了強勁的推動力。
    相比而言，鹵水鋰資源總量大，鹵水生產鋰鹽的成本比較低，但是全球鹵水資源多位于高海拔的偏遠干旱地區，鹽田建設面積大，投資大，生產周期長，易受天氣影響，副產品多，原料品位低，物料處理量大，鋰的回收率低，取得開采許可的要求高，因此世界鹽湖鋰鹽生產的擴張速度偏慢。

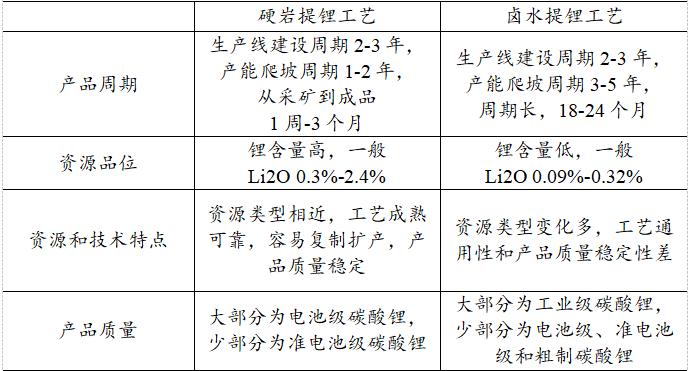

表：礦石提鋰和鹽湖提鋰比較

數據來源: 公開資料整理 廣發期貨發展研究中心
二、礦石提鋰
    目前具有工業開采價值且應用較規模化的的鋰礦石原料主要還是鋰輝石和鋰云母。鋰輝石常與石英和長石等脈石礦物共生形成偉晶巖鋰輝石礦，是最重要且儲量最大的鋰礦石資源，鋰輝石一直是提鋰的主要原料，其化學組成簡單，含鋰品位高，Li2O理論含量為8.03%，但由于鈉鉀置換，通常Li2O含量為2.91%-7.66%。    鋰云母又稱“鱗云母”，是一種常見的鋰礦物，是鉀和鋰的基性鋁硅酸鹽，屬云母類礦物中的一種，鋰云母儲量大，成分復雜，鋰品位比鋰輝石低，鋰云母精礦采選后Li2O含量通常為2.0-3.5%，常含銣、銫等，在組成上含有5.9%的氟。（一）鋰輝石提鋰    硫酸法處理鋰輝石精礦是目前應用最為廣泛的礦石提鋰工藝，工藝過程易于控制，產品質量穩定可靠，該法經過多年的發展和完善，工藝已經相對成熟。該工藝在國內鋰鹽生產企業有著廣泛應用，如天齊鋰業、贛鋒鋰業、雅化集團、容匯鋰業等。    其工藝的基本原理是將鋰精礦經過高溫煅燒，使α型鋰輝石轉變?yōu)?beta;型鋰輝石。然后加硫酸進行酸化反應。反應結束后加入適量的水浸出硫酸鋰，經過除雜、濃縮得到完成液，與純堿反應生成碳酸鋰，再經過除磁、攪拌、烘干得到電池級碳酸鋰。

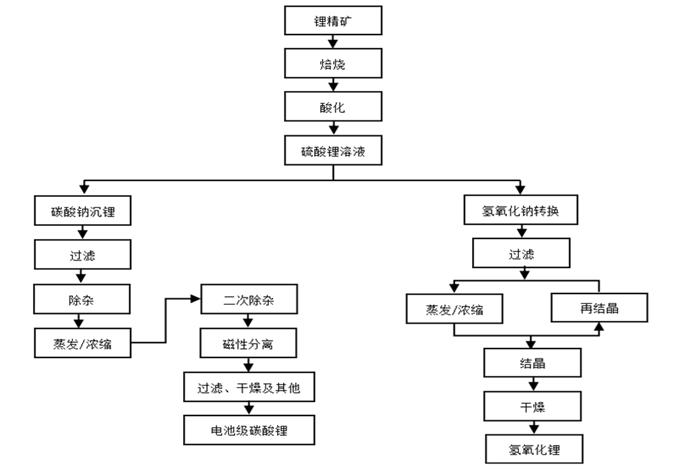

圖：鋰輝石硫酸法提鋰生產工藝流程

數據來源:公開資料整理廣發期貨發展研究中心

（二）鋰云母提鋰    鋰云母提鋰方法主要有石灰石焙燒法、硫酸焙燒法、硫酸鹽焙燒法、氯化焙燒法和壓煮法。早期鋰云母提鋰主要采用石灰石焙燒法，由于除雜過程復雜、廢渣量大等缺點已逐漸被淘汰。目前企業采用硫酸法生產較多，但硫酸法易產生氟硅酸，對設備防腐蝕性要求較高。目前江西宜春地區的企業多采用硫酸鹽焙燒法進行生產，初期主要采用硫酸鉀，現通過使用硫酸鈉、硫酸鈉鉀等進行替代，進一步降低了生產成本。    鋰云母硫酸鹽法工藝原理是按一定比例將鋰云母和硫酸鹽在高溫下煅燒，礦石中的鋰被硫酸鹽中的鉀或鈉置換出來，形成可溶性的硫酸鋰。然后將燒結后的熟料通過水浸分離得到硫酸鋰溶液。再經過凈化除雜、濃縮、沉鋰等工序得到碳酸鋰產品。

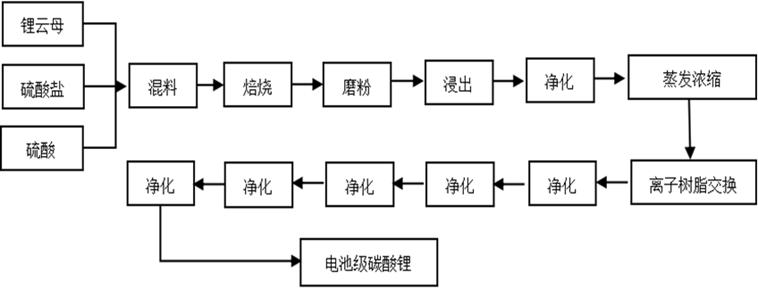

圖：鋰云母硫酸鹽法提鋰生產工藝流程

數據來源:公開資料整理廣發期貨發展研究中心

三、鹵水提鋰    鹽湖提鋰的技術多樣，化繁為簡，可分為提鋰環節（富集、分離、濃縮）和沉鋰環節，其中技術的核心主要在于提鋰，最后的沉鋰較為成熟和同質化。鹽湖提鋰的經典流程是“老鹵提鋰”，在抽取原鹵及先后經過鈉、鉀鹽池后，再從層層富集的老鹵溶液中進行提鋰。    鹽湖提鋰始于美國、興于南美，但目前中國青海已擁有全球領先的技術水平。美國鉀肥公司早在1938年便在加州的Seales Lake利用70mg/L的低濃度鹵水生產出鋰副產品，此后Foote Minerals在1966年啟動了對于美國內華達州銀峰鹽湖的商業化開采，是全球最早將鋰作為主產品的鹽湖項目。20世紀80年代后， Foote、SQM、FMC等鋰資源商開始聚焦開發南美的富鋰鹽湖，隨后Foote與FMC 均將各自位于美國北卡的硬巖鋰礦關停。    而我國針對青海鹽湖鹵水高鎂鋰比的特點，經過多年探索已經開發出多種提鋰技術路線，包括吸附法（吸附+膜集成法）、膜法、電滲析法（膜法的一種）、煅燒法、溶劑萃取法等，此外還有針對西藏扎布耶鹽湖開發的太陽池結晶法等。（一）沉淀法    沉淀法是研究最早、最為成熟、應用最廣泛的鹽湖提鋰工藝。根據加入的試劑不同，沉淀法分為碳酸鹽沉淀法、鋁酸鹽沉淀法、硼鎂與硼鋰共沉淀法等。其中最成熟商業化的是碳酸鹽沉淀法，工藝關鍵在于加入石灰（氫氧化鈣）沉淀除鎂，再用純堿（碳酸鈉）讓鋰離子以碳酸鋰形式沉淀析出。沉淀法工藝成熟、原理簡單、直接生產成本低，但鋰整體的一次回收率較低。    在具體流程上不同企業技術路徑有所區別，如智利Atacama鹽湖，SQM和ALB的沉淀法技術路線會首先將約含鋰2000 ppm的原鹵，通過蒸發濃縮約30倍至品位6%的老鹵，再將其運輸至后端配套的鋰鹽廠進行萃取脫硼、除鎂、除鈣，將鹽析劑或沉淀劑加入形成碳酸鋰漿料、最后干燥從而獲得碳酸鋰。而在阿根廷等硫酸根偏高的鹽湖，如Olaroz鹽湖和Cauchari鹽湖，還會直接在鹽田中加入大量的生石灰以降低硫酸根和鎂，再將富集后老鹵輸送至礦區的車間進行萃取除硼，最后進行沉鋰。

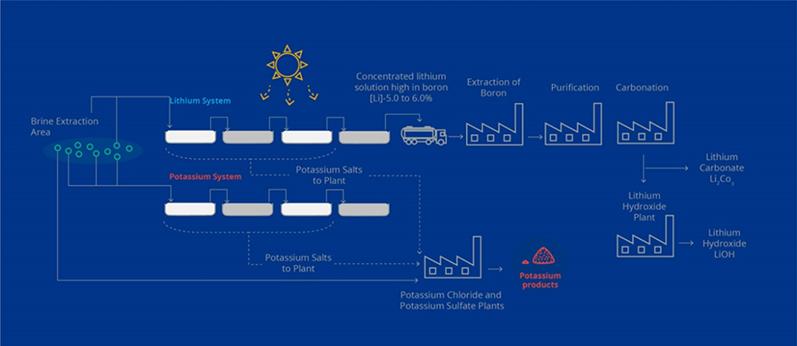

圖：SQM在智利Atacama鹽湖的鹽田循環系統

數據來源: SQM公司公告廣發期貨發展研究中心

（二）吸附法
    吸附法是目前鹽湖提鋰中應用較為廣泛且最具實用前景的工藝之一。吸附法主要依靠對鋰離子具有特定吸附能力的吸附劑來實現鋰離子的分離，之后用洗脫劑將鋰離子洗脫而形成鋰離子溶液，再加入碳酸鈉后沉淀形成碳酸鋰。    現在運用比較成熟的吸附法工藝采用氫氧化鋁基鋰吸附劑進行選擇吸附，再通過水洗將鋰脫出。該工藝的鋰選擇性較好、吸附結構穩定、制備成本低，已在Livent、藍科鋰業等企業實現了產業化應用。    吸附法提鋰的生產周期只有4-9個月，相較于傳統沉淀法12-18個月的周期大幅縮短，且鋰的回收率可以達80%，較沉淀法的30-50%有所提升。但是目前吸附法生產過程中需要大量消耗淡水，脫附尾液回注鹽湖后存在鹵水濃度被短期稀釋的問題。（三）膜分離法    膜分離法的技術原理是在壓力的作用下，利用膜的選擇性分離功能將料液不同成分進行分離，提取鋰等一價離子，分離鎂、鈣、硫酸根等二價和多價雜質離子的工藝。    目前相對成熟的膜分離法主要包括納濾膜法和電滲析法。納濾膜工藝主要通過壓力差驅動使部分溶劑穿過膜，通過納濾膜的截留分子量和膜孔徑對單價無機鹽截留效果特異性，實現鹽湖中鎂、鋰分離的效果。電滲析膜法則是通過電場力的作用使鹵水中的陽離子遷移，其中鋰等一價陽離子透過選擇性離子交換膜遷移到濃縮室，而鎂、鈣等二價陽離子被膜阻隔，留在脫鹽室。    膜法工藝在青海已經得到相對廣泛的應用，但工藝路徑根據具體鹽湖稟賦有所差異。膜法具有環保、綜合成本相對較低的優勢，但其用電方面能耗較高、膜材料耗損較快，且我國的有機膜目現階段進口依賴性仍較強。（四）萃取法    萃取法需要先對老鹵進行酸化，然后加入磷酸三丁酯等有機溶劑形成萃合物，在酸洗后使用鹽酸進行反萃取以提升溶液中的鋰濃度。使用萃取法進行生產的企業主要有大華化工和錦泰鋰業，其工藝路徑的主要差異在于萃取設備，大華化工使用箱式串級萃取槽，而錦泰鋰業一期產能使用離心萃取設備。    目前，萃取法受到穩定性低、腐蝕設備、環保壓力大等問題制約，產業化應用空間相對受限。未來膜萃取技術、離心萃取技術、新的有機磷類萃取體系或成為主要的研究方向。（五）煅燒法    煅燒浸取法的部分主要流程與大部分礦石的冶煉方法類似，先將鹵水脫硼，蒸發濃縮得到水氯鎂石和氯化鋰的固體混合物，再進行高溫煅燒（450-900℃）、水浸分離氧化鎂、純堿沉淀分離獲得碳酸鋰。
    煅燒法克服了鎂鋰分離的難題，可在同條產線上實現鋰、硼、鎂產品的同時生產，且原料消耗較少，工藝也相對簡單。但其流程復雜、水耗能耗偏大、煅燒所需稀鹽酸易腐蝕設備等，以及存在MgCl2·6H2O分解不完全等情況。

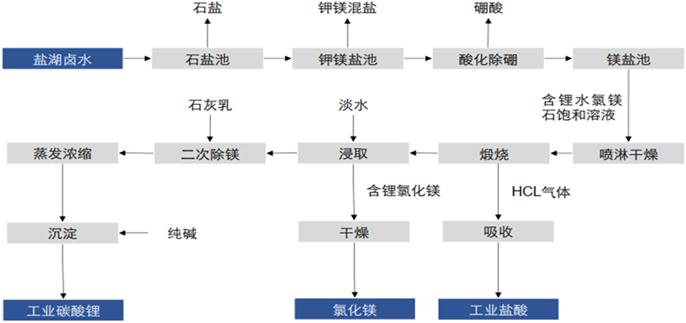

圖：煅燒法提鋰示例

數據來源:中信國安公司公告廣發期貨發展研究中心

（六）太陽池法    鹽梯度太陽池法是針對低鎂鋰比、高濃度碳酸鹽型鹽湖的一種工藝。利用當?shù)氐蜏貧夂蛟邴}田進行凍硝-蒸發濃縮，使Li+接近飽和點并析出Na2SO4?10H2O，得到高鋰混鹽鹵水（鋰接近飽和點）；再進入梯度太陽池分為9層不同濃度的鹵水，日照升溫將碳酸鋰結晶析出，產出品位約為50%-65%的碳酸鋰結晶體。
    目前該提鋰工藝已被西藏扎布耶鋰業高科技有限公司應用于扎布耶鹽湖的生產，年產達3000-5000噸/年，扎布耶因此也成為了我國最大的鋰工業生產基地之一。該方法已經工業化生產，但扎布耶鹽湖鎂含量極低的資源稟賦情況全球少有，且低溫氣候和當?shù)刈匀粭l件都難以復制。鹽梯度太陽池方法的局限性較大，目前僅在我國藏北阿里地區和阿根廷部分地區有所應用。
圖：太陽池法提鋰


數據來源:西藏扎布耶鋰業公司公告廣發期貨發展研究中心
